Abziehwerkzeuge

Bei vielen Demontagearbeiten entscheidet der richtige Ansatzpunkt darüber, ob sich ein Bauteil sicher lösen lässt. Ein Abzieher mit Spannbügel wird so eingestellt, dass die Bügel hinter dem Bauteil greifen und die zentrale Spindel auf der Welle oder dem Gegenlager aufliegt. Beim Anziehen der Spindel wird die Kraft axial in das Bauteil eingeleitet.

Die verstellbare Anordnung der Spannbügel erleichtert die Anpassung an unterschiedliche Durchmesser. Gleichzeitig muss jeder Bügel sicher und möglichst gleichmäßig anliegen. Eine saubere Zentrierung verhindert, dass das Werkzeug verrutscht oder die Last einseitig auf einen Spannbügel wirkt.

Vor dem Einsatz sind die Spannweite, die Spanntiefe und die Belastbarkeit des Abziehers mit der konkreten Anwendung abzugleichen. Festsitzende Bauteile können zusätzlich durch Korrosion, Verschmutzung oder eine Presspassung gesichert sein. In solchen Fällen sollte die Kraft langsam gesteigert und der Arbeitsbereich gegen plötzliches Lösen abgesichert werden.

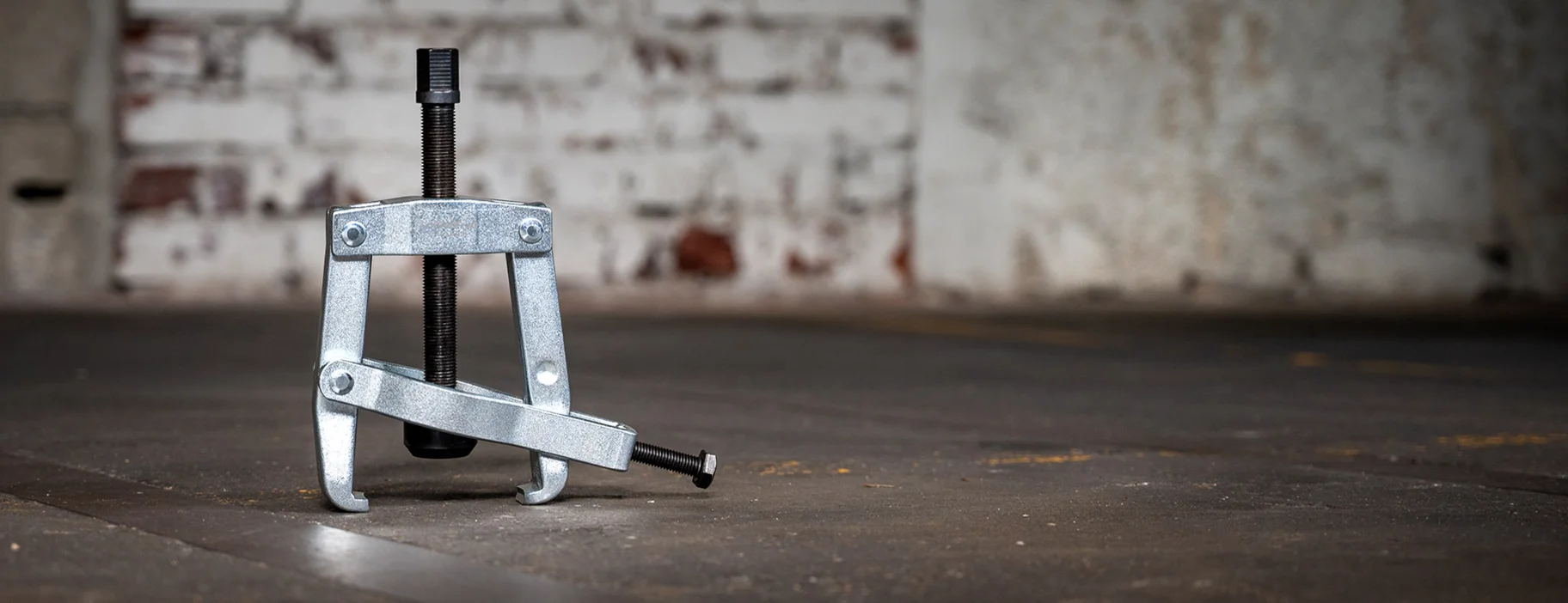

Ein Abzieher mit Spannbügel ist ein mechanisches Abziehwerkzeug, dessen verstellbare Spannbügel ein Bauteil von außen hintergreifen. Eine zentrale Spindel stützt sich auf der Welle oder einem geeigneten Gegenlager ab und zieht das Bauteil beim Anziehen kontrolliert von seinem Sitz.

Spannbügel-Abzieher sind für typische Demontagearbeiten an Lagern, Zahnrädern, Riemenscheiben, Naben oder ähnlichen Bauteilen ausgelegt. Durch die verstellbare Position der Bügel kann das Werkzeug an unterschiedliche Bauteildurchmesser angepasst werden. Das macht es vielseitig einsetzbar, insbesondere bei wechselnden Reparatur- und Wartungsaufgaben.

Für einen sicheren Einsatz müssen die Spannbügel vollständig und gleichmäßig hinter dem Bauteil greifen. Die Spindel wird mittig ausgerichtet und darf nicht seitlich auf die Welle drücken. Vor dem Anziehen ist zu prüfen, ob die Auflageflächen ausreichend stabil sind und ob die zulässige Spanntiefe, Spannweite und Belastung eingehalten werden.
