Drehmomentwerkzeuge

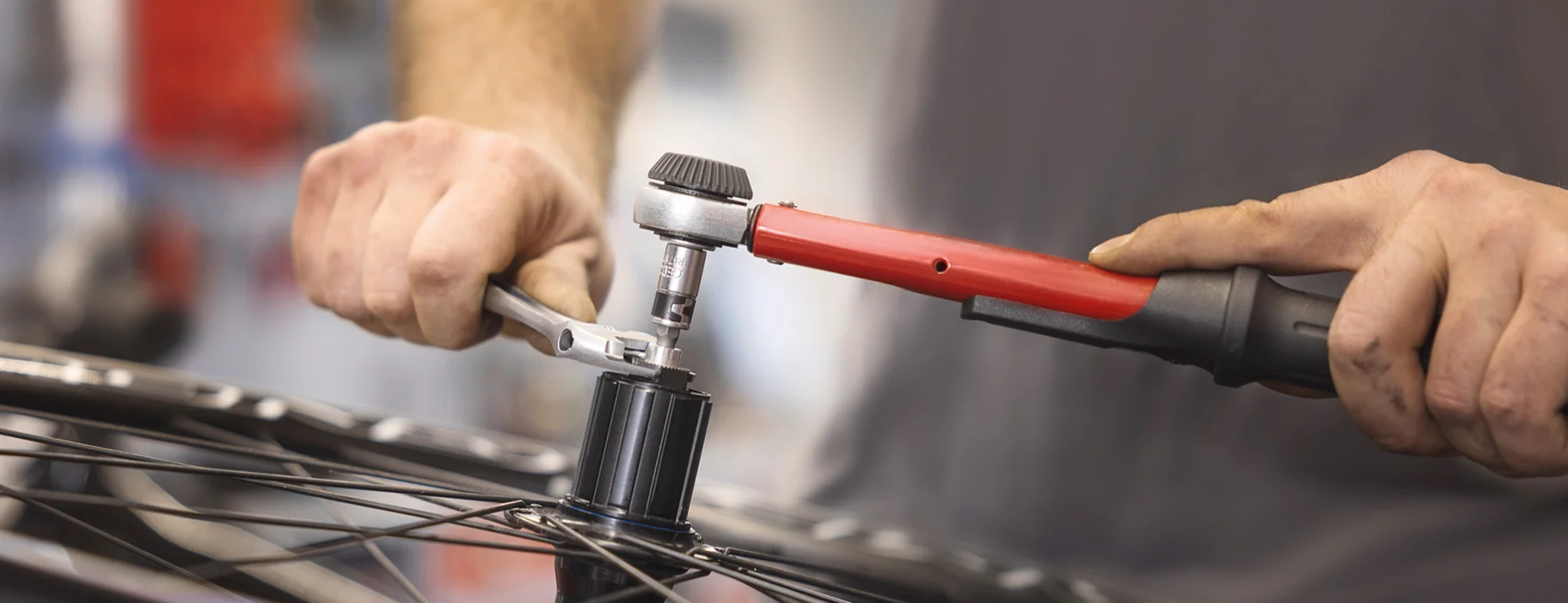

Ein mechanischer Drehmomentschlüssel wird auf einen Zielwert eingestellt und überträgt diesen beim Anziehen auf die Schraubverbindung. Sobald der eingestellte Wert erreicht ist, signalisiert der Mechanismus den Auslösepunkt. Der Anziehvorgang sollte dann beendet werden, damit das gewünschte Drehmoment nicht überschritten wird.

Die Verbindung zur Schraube erfolgt über einen passenden Steckschlüsseleinsatz. Dadurch können verschiedene Schlüsselweiten und Profile mit demselben Drehmomentschlüssel verwendet werden. Der Einsatz muss vollständig auf dem Vierkant sitzen und zur Größe sowie zum Profil des Verbindungselements passen.

Vor der Anwendung sind Drehmomentbereich, Skala, Arbeitsrichtung und Zustand des Werkzeugs zu prüfen. Ein Drehmomentschlüssel ist kein Ersatz für einen herkömmlichen Hebel zum Lösen besonders festsitzender Verbindungen, sofern die Bauart und die Herstellerangaben dies nicht ausdrücklich vorsehen. Für reproduzierbare Ergebnisse sollte das Werkzeug regelmäßig geprüft und fachgerecht gelagert werden.

Mechanische Drehmomentschlüssel für Steckschlüsseleinsätze besitzen einen Vierkantantrieb, auf den passende Einsätze aufgesteckt werden. Der Drehmomentschlüssel stellt den Zielwert bereit, während der Steckschlüsseleinsatz die Verbindung zur Mutter oder zum Schraubenkopf herstellt.

Der wesentliche Vorteil dieser Kombination liegt in der Flexibilität: Für unterschiedliche Schlüsselweiten und Profile können verschiedene Einsätze verwendet werden. So lässt sich ein Drehmomentschlüssel an viele Schraubverbindungen anpassen, ohne dass für jede Größe ein eigener Drehmomentschlüssel erforderlich ist.

Bei der Auswahl müssen Vierkantgröße, Schlüsselweite, Profil und Belastbarkeit zusammenpassen. Der Steckschlüsseleinsatz sollte vollständig auf dem Antrieb sitzen und nicht verkantet werden. Für schwer zugängliche Stellen können geeignete Verlängerungen oder spezielle Einsätze erforderlich sein; dabei ist zu beachten, ob sich die Geometrie des Aufbaus auf die Drehmomenteinstellung auswirkt.

Das gewünschte Drehmoment wird entsprechend der Skala oder Einstellvorrichtung des Werkzeugs eingestellt. Nach dem Auslösesignal wird die Kraft nicht weiter erhöht. Beschädigte, verschlissene oder nicht passende Einsätze können die Kraftübertragung beeinträchtigen und sollten nicht verwendet werden.

Ein Durchsteckvierkant ist ein Vierkantantrieb, der durch den Kopf eines Drehmomentschlüssels geführt wird. Der Steckschlüsseleinsatz wird auf der jeweils benötigten Seite aufgesetzt. Bei geeigneter Bauart kann dadurch die Arbeitsrichtung gewechselt werden, ohne den gesamten Drehmomentschlüssel umzustellen.

Diese Bauform ist besonders praktisch, wenn Schraubverbindungen in beiden Drehrichtungen bearbeitet werden müssen oder wenn der Werkzeugkopf einen schnellen Wechsel der Antriebsrichtung ermöglichen soll. Der Vierkant muss vollständig durch den Kopf geführt und sicher mit dem Steckschlüsseleinsatz verbunden sein.

Für den Einsatz sind die zulässige Arbeitsrichtung, der Drehmomentbereich und die passende Vierkantgröße zu beachten. Je nach Konstruktion kann die Genauigkeit in beiden Richtungen unterschiedlich bewertet oder nur für eine bestimmte Richtung angegeben sein. Deshalb sind die Kennzeichnungen und Anwendungshinweise des jeweiligen Werkzeugs maßgeblich.

Der Steckschlüsseleinsatz muss zur Schraube und zum Vierkant passen. Vor dem Anziehen ist zu prüfen, ob der Einsatz sicher sitzt, der Schlüssel korrekt eingestellt ist und ausreichend Platz für die gewünschte Arbeitsrichtung vorhanden ist.
