Axt und Spalthammer einstielen
Neuer Stiel für deine Forstwerkzeuge – einfach und sicher montiert
Axt, Beil und Spalthammer sind bei Baumfäll- und Forstarbeiten hohen Belastungen ausgesetzt. Auch robuste Holzarten wie Hickory und Esche bleiben Naturprodukte: Witterung und Temperaturschwankungen oder Fehlschläge können das Material mit der Zeit beeinträchtigen. Deshalb solltest du deine Werkzeuge besonders nach der Saison prüfen, pflegen und richtig lagern.
Risse im Stiel sind ein klares Zeichen dafür, dass Handlungsbedarf besteht. Warte nicht, bis der Stiel während der Arbeit bricht. Mit einem passenden OCHSENKOPF Ersatzstiel kannst du dein Werkzeug fachgerecht neu einstielen, statt es wegzuwerfen.

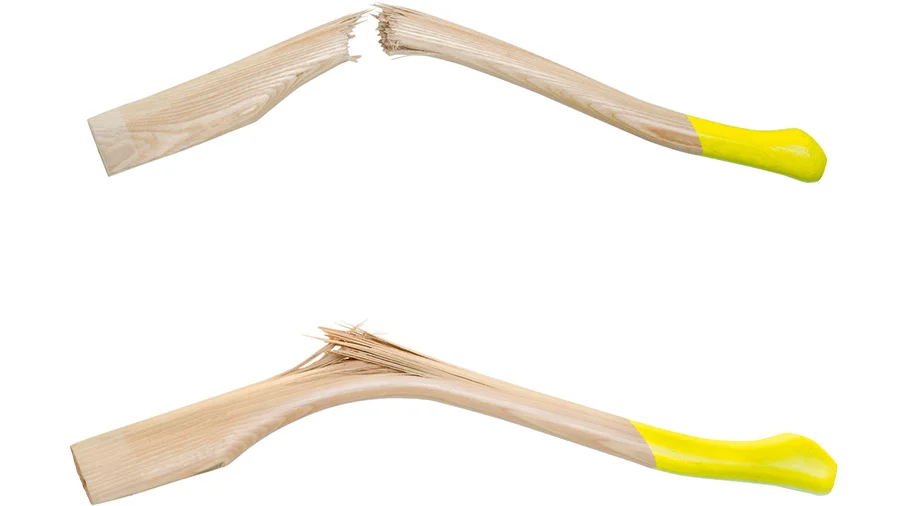

Hickory oder Esche: welcher Stiel passt besser?
OCHSENKOPF verwendet für Ersatzstiele unter anderem Hickory und Esche. Beide Holzarten sind robust und für den Einsatz an Äxten, Beilen und Spalthämmern geeignet. Hickory bietet gegenüber Esche jedoch besondere Vorteile, wenn das Werkzeug hohen Stoß- und Schlagbelastungen ausgesetzt ist.
Hickory ist besonders dicht, zäh und widerstandsfähig. Das Holz kann starke Schläge gut aufnehmen und dämpft Vibrationen effektiv. Dadurch eignet sich ein Hickory-Stiel besonders für anspruchsvolle Forst- und Spaltarbeiten. Seine hohe Belastbarkeit und Verschleißfestigkeit tragen außerdem dazu bei, dass der Stiel auch bei intensiver Nutzung lange zuverlässig bleibt.
Esche ist ebenfalls elastisch, belastbar und langlebig. Im Vergleich zu Hickory ist sie in der Regel etwas leichter und bietet dadurch ein angenehmes Handling. Wenn du Wert auf ein geringeres Gewicht legst, kann ein Eschenstiel die passende Wahl sein. Für maximale Widerstandsfähigkeit bei starken Schlägen und hoher Beanspruchung ist Hickory jedoch besonders vorteilhaft.
Unabhängig von der Holzart gilt: Prüfe den Stiel vor jedem Gebrauch auf Risse und Beschädigungen und lagere dein Werkzeug trocken und geschützt.
Defekten Stiel erkennen und Werkzeug vorbereiten
Prüfe Axt, Beil und Spalthammer nach der Saison und vor dem nächsten Einsatz sorgfältig. Zeigt der Stiel Risse oder ist er gebrochen, darfst du das Werkzeug nicht weiterverwenden. Ein beschädigter Stiel kann bei der Arbeit versagen und die Sicherheit gefährden.
OCHSENKOPF Ersatzstiele sind für das jeweilige Öhr vorgefräst und werden gebrauchsfertig geliefert. Die passenden Sicherungsmittel – Ringkeil und Holzkeil – sind im Lieferumfang enthalten. So erhältst du eine sichere und festsitzende Verbindung zwischen Stiel und Werkzeugkopf.
Für das Entfernen eines defekten ROTBAND-PLUS Stiels benötigst du:
- Spiralbohrer
- Hammer
- Innensechsrund-Schraubendreher
- Säge
- Splinttreiber
- rutschfeste Unterlage
- passenden Ersatzstiel
ROTBAND-PLUS Stiel entfernen
Stelle das Werkzeug sicher auf einer rutschfesten Unterlage ab. Entferne zuerst die Sicherungsplatte, indem du die Holzschraube mit einem Innensechsrund-Schraubendreher herausdrehst. Der Sicherungsstift verbleibt zunächst im Holz; für den Stielwechsel wird nur die Sicherungsplatte entnommen.
Prüfe anschließend, wo der Stiel gebrochen ist:
- Bruch außerhalb des Öhrs: Säge den Stiel direkt unterhalb des Axtkopfes ab.
- Bruch innerhalb des Öhrs: Treibe das im Öhr verbliebene Holz nach oben aus oder klopfe es vorsichtig heraus.
Lässt sich das Holz nicht austreiben, ist der Druck im Öhr vermutlich zu groß. Bohre in diesem Fall mehrere Löcher in das verbliebene Holz. Dadurch verringerst du den Druck und erleichterst das Austreiben. Entferne danach sämtliche Holz- und Klebstoffreste aus dem Öhr. Nur ein sauberes Öhr ermöglicht ein reibungsloses Einstielen.
Neuen ROTBAND-PLUS Stiel Schritt für Schritt montieren
1. Stiel und Axtkopf verbinden
Die Stielschutzhülse ist bereits auf dem Ersatzstiel vormontiert. Stecke den Stiel in den Axtkopf. Achte darauf, dass die Beschriftungen von Stiel und Kopf auf derselben Seite liegen.
2. Stiel eintreiben
Stelle die Axt mit dem Kopf nach unten auf eine rutschfeste Unterlage. Treibe den Stiel mit einem geeigneten Werkzeug, zum Beispiel einem Hammer, in den Axtkopf. Die Stielschutzhülse muss dabei vollständig und gleichmäßig am Axtkopf anliegen.
3. Holzkeil einschlagen
Stecke den Holzkeil mit der Spitze in den vorgefertigten Schlitz des Stiels. Schlage ihn mit einem Hammer so weit ein, bis er nicht mehr über das Öhr des Axtkopfes hinausragt. Überstehendes Material sägst du bei Bedarf ab. Für bessere Gleiteigenschaften kannst du die Spitze des Holzkeils einfetten.
4. Position der Sicherungsplatte markieren
Lege die Sicherungsplatte so auf das Öhr des Axtkopfes, dass sie das Öhr vollständig abdeckt. Übertrage die Position der Bohrungen mit einem Bleistift oder einem ähnlichen Werkzeug auf den Stiel. Lege die Sicherungsplatte anschließend zunächst wieder zur Seite.
5. Ringkeile einschlagen
Schlage die Ringkeile neben den markierten Stellen in den Stiel ein. Lasse dabei ausreichend Platz für den Sicherungsstift und die Schraube. Da der Ringkeil viel Material verdrängt, kann das Einschlagen schwergehen. Verwende dafür am besten einen Schlosserhammer.
Achte auf die richtige Ausrichtung:
- Den 18-mm-Ringkeil schlägst du in die breite Seite des Öhrs.
- Den 16-mm-Ringkeil schlägst du in die schmale Seite des Öhrs.
6. Sicherungsplatte befestigen
Wenn die Ringkeile nicht mehr über das Öhr hinausragen, bohre die markierte Stelle mit einem 4–4,5 mm starken Bohrer etwa 60–80 mm tief auf. Befestige anschließend die Sicherungsplatte mit der mitgelieferten Holzschraube. Die gesenkte Bohrung muss dabei nach außen zeigen.
Richte die Sicherungsplatte so aus, dass sie vollständig auf dem Axtkopf aufliegt und das Öhr komplett abdeckt.
7. Verbindung prüfen
Schlage zum Abschluss den mitgelieferten Sicherungsstift durch die Sicherungsplatte ein. Er verhindert, dass sich die Platte seitlich verdreht. Führe danach eine gründliche Sichtprüfung durch. Alle Komponenten müssen ordnungsgemäß montiert und fest miteinander verbunden sein.
Dein Forstwerkzeug braucht einen neuen Stiel?
Mit einem passenden OCHSENKOPF Ersatzstiel bringst du Axt, Beil oder Spalthammer wieder sicher in Einsatz. Entdecke Ersatzstiele und Zubehör für eine fachgerechte Montage.
Antworten auf die häufigsten Fragen
Wechsle den Stiel, sobald du Risse oder andere Beschädigungen feststellst. Auch ein gebrochener Stiel muss vor dem nächsten Einsatz ersetzt werden. Warte nicht, bis der Stiel bei der Arbeit versagt.
Nein. Ist der Werkzeugkopf noch intakt, kannst du das Forstwerkzeug neu einstielen. Mit einem passenden Ersatzstiel und den vorgesehenen Sicherungsmitteln erhältst du die sichere Verbindung zwischen Kopf und Stiel zurück.
Du benötigst einen Spiralbohrer, Hammer, Innensechsrund-Schraubendreher, eine Säge, einen Splinttreiber, eine rutschfeste Unterlage und den passenden Ersatzstiel.
Achte darauf, dass die Beschriftungen von Stiel und Axtkopf auf derselben Seite liegen. Die Stielschutzhülse muss vollständig am Axtkopf anliegen. Verwende außerdem ausschließlich den passenden Ersatzstiel und die vorgesehenen Sicherungsmittel.
Setze den Holzkeil in den vorgefertigten Schlitz des Stiels und schlage ihn so weit ein, dass er nicht über das Öhr hinausragt. Die Ringkeile werden neben den markierten Stellen eingeschlagen. Der 18-mm-Ringkeil gehört in die breite, der 16-mm-Ringkeil in die schmale Seite des Öhrs.
Bohre die markierte Stelle mit einem 4–4,5 mm starken Bohrer etwa 60–80 mm tief auf. Befestige die Sicherungsplatte anschließend mit der mitgelieferten Holzschraube. Die gesenkte Bohrung zeigt nach außen. Die Platte muss vollständig auf dem Axtkopf aufliegen und das Öhr komplett abdecken.
Schlage den Sicherungsstift durch die Sicherungsplatte ein und prüfe anschließend alle Komponenten. Stiel, Axtkopf, Keile, Sicherungsplatte und Sicherungsstift müssen ordnungsgemäß montiert und fest miteinander verbunden sein. Verwende das Werkzeug erst nach erfolgreicher Sichtprüfung.
