GEDORE red Abisolier- und Crimpwerkzeuge

Nicht jede Abisolierzange arbeitet nach demselben Prinzip. Klassische Zangen werden auf den Leiter eingestellt. Automatische Ausführungen passen sich innerhalb ihres Arbeitsbereichs selbst an. Multifunktionswerkzeuge verbinden mehrere Arbeitsschritte.

Im GEDORE red Programm stehen unter anderem die R28200185 Abisolierzange, die R28002204 Multi-Abisolierzange und die R28201165 Abisolierzange StrippMax-Auto zur Verfügung.

Highlights:

• klassische Einstellung für klar definierte Leiter
• automatische Anpassung bei wechselnden Querschnitten
• Multifunktionswerkzeuge für kombinierte Arbeitsschritte
• integrierte Schneidfunktionen bei geeigneten Modellen
• Kontrolle des Leiters nach dem Abisolieren

Eine saubere Vorbereitung beginnt mit einem geraden Schnitt. Danach wird die Isolation nur in der Länge entfernt, die der spätere Kontakt benötigt. Vor dem Crimpen folgt eine Sichtkontrolle. Angeschnittene Litzen oder Kerben sind Hinweise auf eine ungeeignete Einstellung oder Werkzeugwahl.

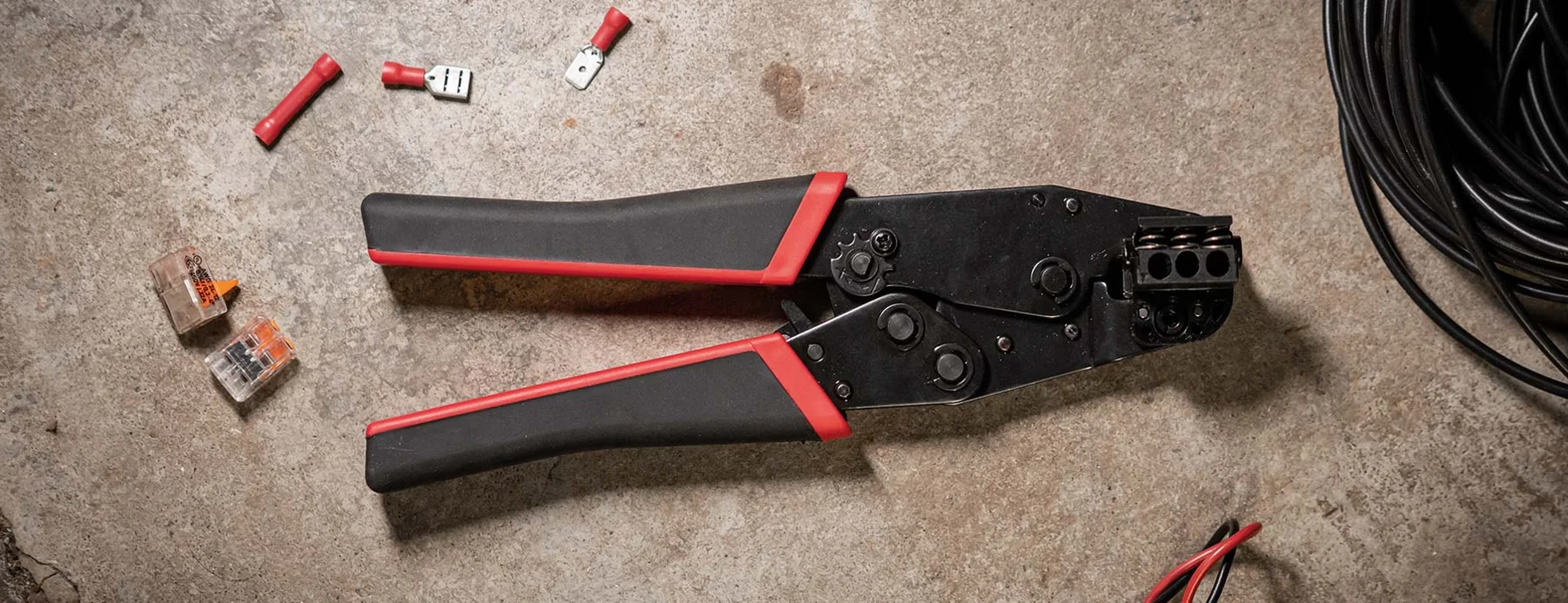

Eine Crimpzange verbindet Kabel und Steckverbinder durch das Prinzip der plastischen Verformung, ohne dass gelötet werden muss. Sobald ein abisoliertes Kabel in die Metallhülse eines Kontakts eingelegt wird, presst die Zange die Komponenten mit extrem hoher Kraft zusammen. Dabei besitzen die Zangenbacken, auch Gesenke genannt, speziell geformte Profile wie Vierkant- oder Sechskant-Konturen, die das Metall des Steckers gezielt verformen. Durch diesen präzisen mechanischen Druck wird die Luft vollständig aus den Zwischenräumen gepresst, wodurch eine sogenannte gasdichte Verbindung entsteht. Diese schützt die empfindlichen Kupferlitzen dauerhaft vor Sauerstoff und Feuchtigkeit, was Korrosion verhindert und für eine konstant hohe elektrische Leitfähigkeit sorgt. Um die dafür nötige, enorme Presskraft mühelos mit der Hand aufzubringen, nutzen moderne Crimpzangen eine integrierte Hebelübersetzung. Zudem sichert eine eingebaute Zwangssperre die Qualität der Arbeit, da sich das Werkzeug erst dann wieder automatisch öffnet, wenn der optimale und vollständige Pressdruck erreicht wurde.

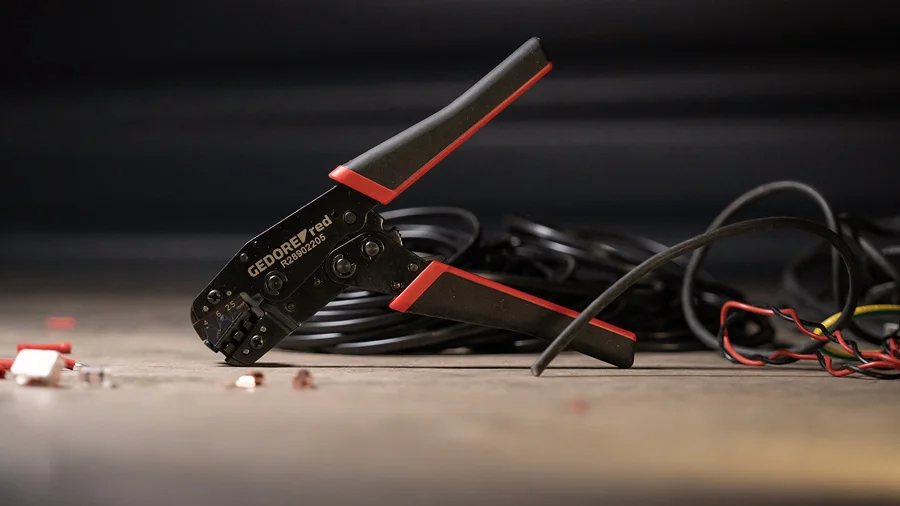

Crimpzangen werden beispielsweise bei der Installation von Photovoltaik-Anlagen gebraucht. Die GEDORE red Crimpzange R28902205 ist ein Spezialwerkzeug zum präzisen und sicheren Verpressen von MC4®- und MC4-Evo2 PV-Steckverbinder auf Solarkabeln. Das Werkzeug deckt die drei gängigsten Kabelquerschnitte von 2,5 mm², 4,0 mm² und 6,0 mm² ab. Dank einer integrierten Hebelübersetzung erzeugt die Zange eine hohe Crimpkraft bei minimalem Kraftaufwand, während ergonomische Mehrkomponenten-Griffe ein Abrutschen der Hände verhindern.
