GEDORE Drehmomentschraubendreher

Je kleiner eine Schraubverbindung ausfällt, desto wichtiger ist eine kontrollierte Krafteinleitung. Zu hohe Drehmomente können Bauteile, Gewinde oder Verbindungselemente belasten, während ein zu geringer Anzug die vorgesehene Funktion der Verbindung beeinträchtigen kann. Drehmomentschraubendreher ermöglichen es, den Schraubenanzug auf einen definierten Drehmomentbereich abzustimmen.

Bei durchrutschenden Ausführungen wird die Kraftübertragung beim Erreichen des eingestellten Drehmoments begrenzt. Der Mechanismus gleitet spürbar durch und verhindert dadurch ein unbeabsichtigtes weiteres Anziehen. Dieses Funktionsprinzip eignet sich besonders für wiederkehrende Schraubvorgänge, bei denen ein vorgegebener Wert reproduzierbar eingehalten werden soll.

Das GEDORE Sortiment umfasst Drehmomentschraubendreher für unterschiedliche Drehmomentbereiche und Anforderungen. Dazu gehören unter anderem die Baureihen QSN, QUICKSET und TLS sowie spezielle ESD- und Reinraumausführungen.

Ein wesentliches Auswahlkriterium ist die Frage, ob bei einer Anwendung dauerhaft mit demselben Drehmoment gearbeitet wird oder unterschiedliche Werte benötigt werden. Festeinstellbare Drehmomentschraubendreher sind für wiederkehrende Schraubprozesse mit gleichbleibender Vorgabe ausgelegt. Je nach Ausführung kann die Einstellung im Werk oder mit geeigneten Prüfgeräten vorgenommen werden.

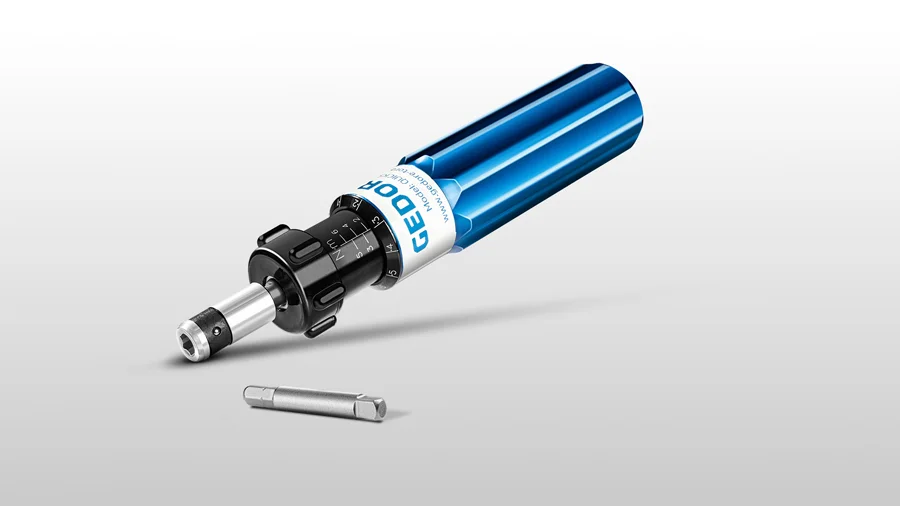

Verstellbare Drehmomentschraubendreher ermöglichen dagegen die Anpassung des Drehmomentwertes an unterschiedliche Schraubfälle. QSN und QUICKSET decken hierfür verschiedene metrische und zöllische Drehmomentbereiche ab. Je nach Ausführung unterstützen Skalen und Systeme zur Sicherung der Einstellung dabei, den benötigten Wert einzustellen und während des Arbeitsprozesses beizubehalten.

Damit richtet sich die Wahl zwischen Festeinstellung und verstellbarer Ausführung vor allem nach dem jeweiligen Prozess. Bei gleichbleibenden Montagevorgaben steht die reproduzierbare Wiederholung eines definierten Wertes im Vordergrund. Wechselnde Bauteile und Schraubfälle erfordern dagegen mehr Flexibilität bei der Einstellung.

In der Elektronikfertigung und anderen elektrostatisch sensiblen Bereichen gelten zusätzliche Anforderungen an eingesetzte Werkzeuge. Die ESD Drehmomentschraubendreher von GEDORE sind für den Einsatz in elektrostatisch geschützten Bereichen ausgelegt. Die Baureihe umfasst unterschiedliche Drehmomentbereiche und verbindet die kontrollierte Drehmomentübertragung mit einer EPA-konformen Ausführung.

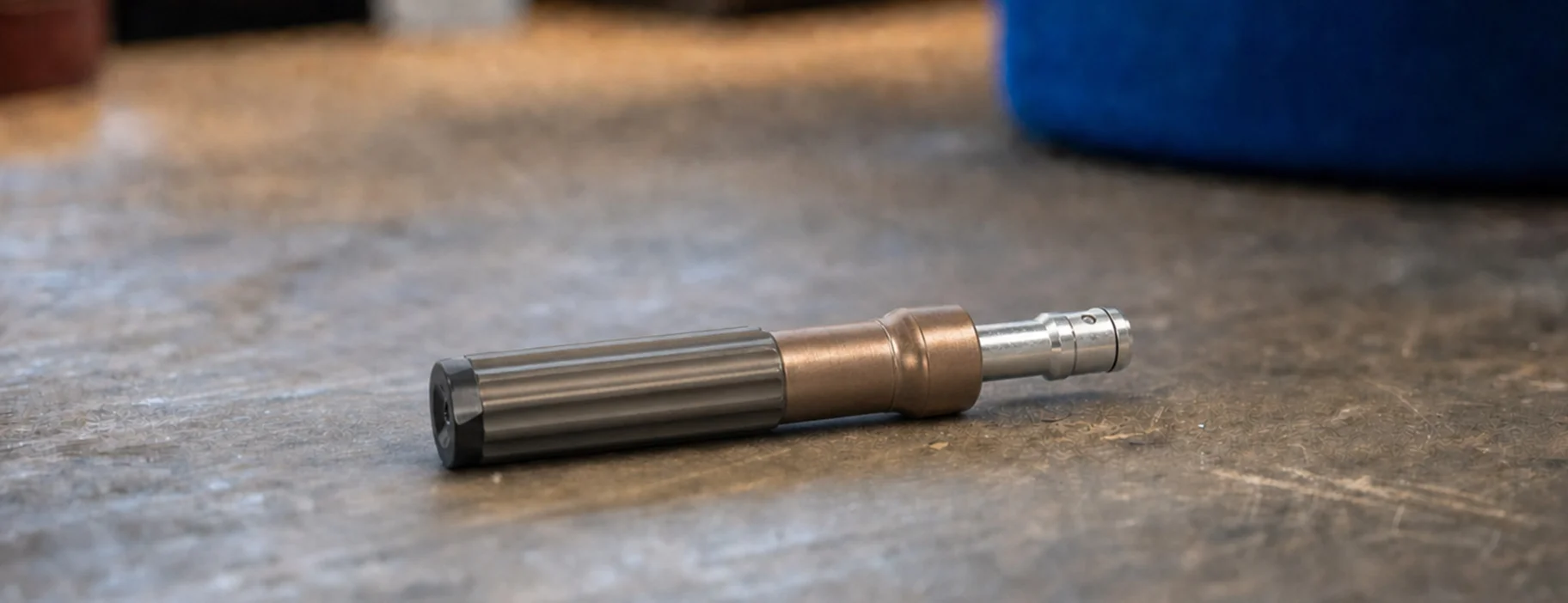

Für Anwendungen unter Reinraumbedingungen stehen CRS Reinraum-Drehmomentschraubendreher zur Verfügung. Die mechanischen Bauteile bestehen aus Edelstahl oder entsprechend beschichteten Werkstoffen. Je nach Ausführung kommen PTFE-imprägnierte und eloxierte Aluminiumgriffe zum Einsatz. Die CRS Reihe deckt mehrere Drehmomentbereiche von kleinen cNm-Werten bis in den Nm-Bereich ab und ist für Rechts- und Linksanzug ausgelegt.

Damit lässt sich der Drehmomentschraubendreher nicht nur nach dem benötigten Drehmoment auswählen. Auch die Arbeitsumgebung und die dort geltenden Anforderungen an Material, Oberfläche und elektrostatische Eigenschaften sind Teil der Werkzeugauswahl.

Für die Auswahl eines geeigneten Drehmomentschraubendrehers sind mehrere Faktoren entscheidend. Ausgangspunkt ist der für die Schraubverbindung vorgegebene Drehmomentwert. Darauf aufbauend lassen sich Drehmomentbereich, Einstellart und Ausführung des Werkzeugs bestimmen.

Wichtige Auswahlkriterien sind:

• erforderlicher Drehmomentwert und passender Drehmomentbereich
• festeinstellbare oder verstellbare Ausführung
• durchrutschendes Funktionsprinzip
• Rechtsanzug oder Rechts- und Linksanzug entsprechend der jeweiligen Ausführung
• Standard oder besondere (ESD- oder Reinraumumgebungen)
• metrische oder zöllische Skalierung bei verstellbaren Ausführungen
• geeignete Bitaufnahme und passender Bit für die Schraubverbindung

GEDORE bietet innerhalb dieser Kriterien unterschiedliche Baureihen und Drehmomentbereiche. So kann die Werkzeugauswahl an den konkreten Schraubprozess angepasst werden, ohne die Entscheidung allein an einer bestimmten Produktreihe auszurichten.
