GEDORE Knarren und Zubehör
Starke Knarren und harte Nüsse

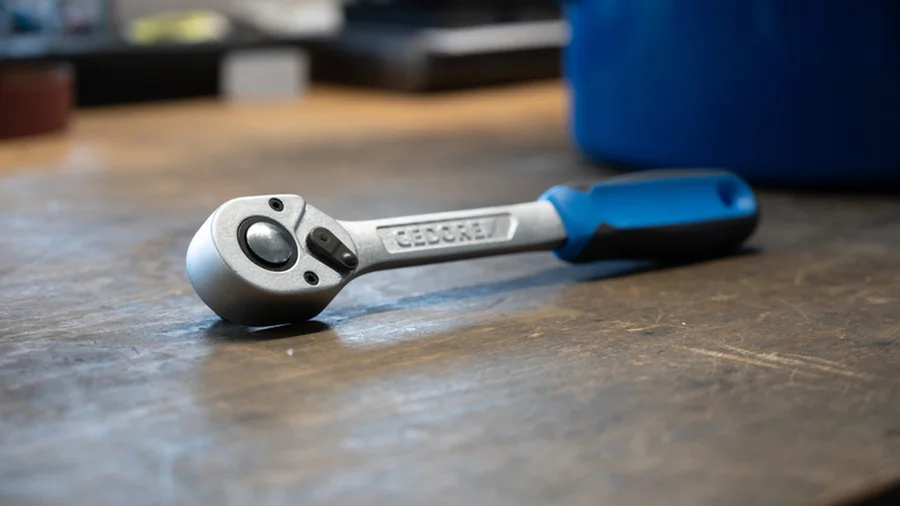

GEDORE Knarren made in Germany verbinden intelligente Konstruktion, durchdachtes Design und hohe Belastbarkeit. Sie erfüllen die Anforderungen unterschiedlichster Anwendungen – von feinfühligen Arbeiten in der Feinmechanik bis zu anspruchsvollen Einsätzen in Handwerk, Industrie und Schwerindustrie. Die präzise Mechanik ermöglicht ein feingängiges Arbeiten auch auf engem Raum, während robuste Materialien und eine belastbare Ausführung für eine lange Lebensdauer sorgen.
Das GEDORE Knarrenprogramm umfasst Antriebe von 1/4" bis 1" und bietet damit für nahezu jede Aufgabe die passende Größe. Auch für Arbeiten an spannungsführenden Bauteilen stehen VDE-Knarren und VDE-Steckschlüsseleinsätze zur Verfügung. Sie ergänzen das Sortiment für elektrotechnische Anwendungen, bei denen Sicherheit und zuverlässige Werkzeugfunktion besonders wichtig sind.
Passend zu den Knarren bietet GEDORE eine große Vielfalt an geschmiedeten Steckschlüsseleinsätzen. Dazu gehören metrische und zöllige Ausführungen ebenso wie Einsätze für spezielle Schraubenprofile: TX, Vielzahn, Innensechskant, Schlitz und Kreuzschlitz. So lassen sich verschiedenste Verbindungselemente sicher und effizient bearbeiten – mit dem passenden Steckschlüsseleinsatz für jede Anwendung.
Der GEDORE Nusskasten – Synonym für Steckschlüsselsätze

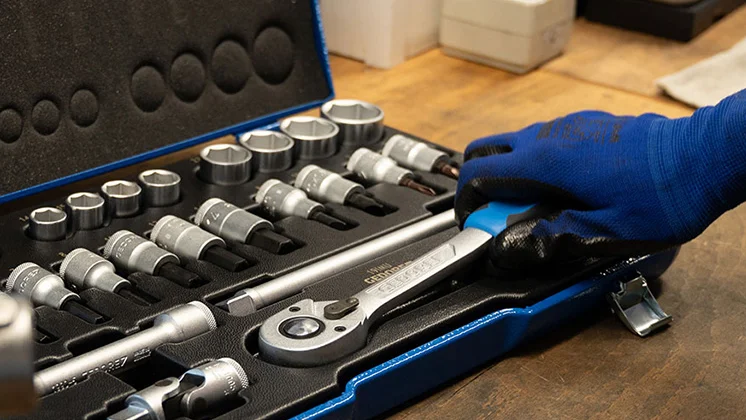

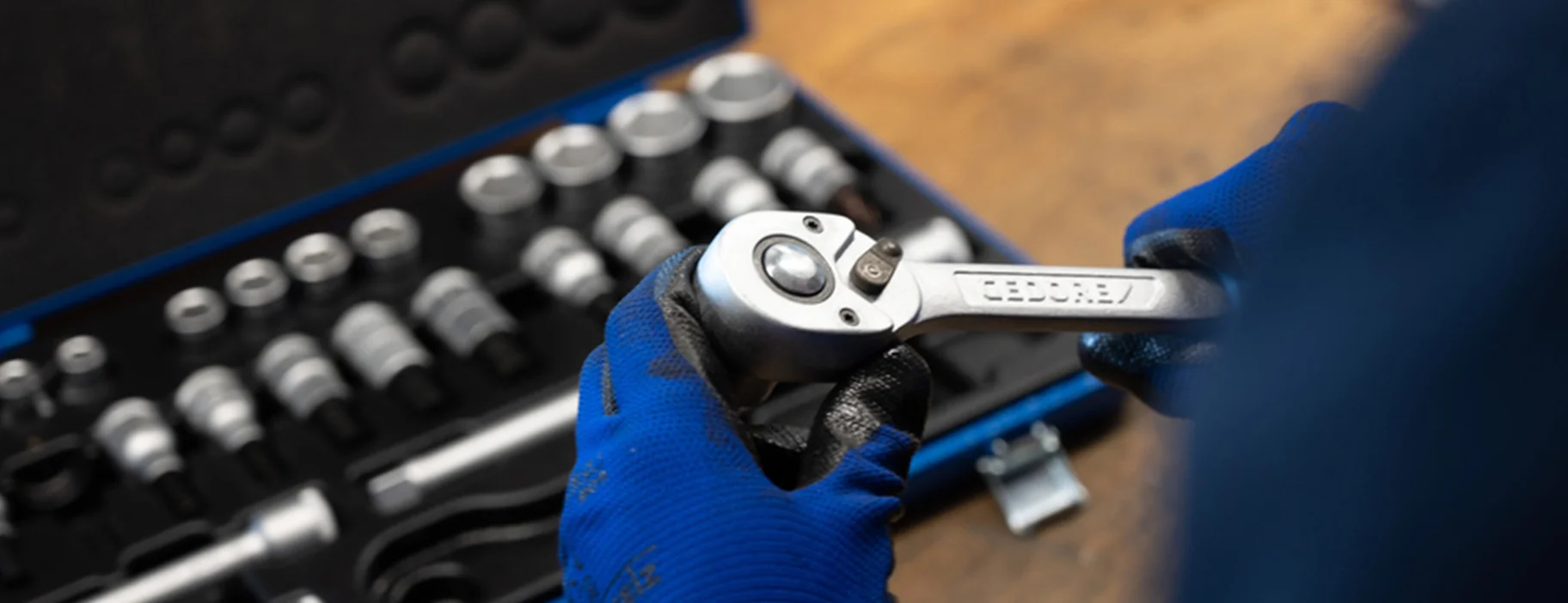

Der GEDORE Nusskasten ist zu einem international festen Begriff geworden. In praktischen Sätzen kombiniert er Knarren, Steckschlüsseleinsätze und Zubehör so, dass sie aufeinander abgestimmt und sofort einsatzbereit sind. Je nach Zusammenstellung sind die Nusskästen auf universelle Anwendungen oder auf spezielle Einsatzbereiche ausgelegt.
Das charakteristische Zuhause der Werkzeugsätze ist der einzigartige, funktionale und wiedererkennbare blaue GEDORE Blechkasten. Er schützt die Werkzeuge, sorgt für Ordnung und ermöglicht eine übersichtliche Aufbewahrung in Werkstatt, Servicefahrzeug oder Industriebetrieb. Durch die klar strukturierte Zusammenstellung ist das benötigte Werkzeug schnell zur Hand – vom kompakten Satz für Reparaturarbeiten bis zum umfangreichen Nusskasten für professionelle Montageaufgaben.
Umschaltknarren von GEDORE – vielseitige Lösungen für jede Anwendung
Umschaltknarren von GEDORE sind für vielfältige Anwendungen und unterschiedliche Anforderungen konstruiert. Antrieb, Kopfform und Bedienkonzept werden gezielt miteinander kombiniert, um für den jeweiligen Einsatz das bestmögliche Werkzeug bereitzustellen. Dabei stehen unter anderem die Druckknopfauslösung, der Umschalthebel, die Metallschaltscheibe und die Mittenarretierung zur Verfügung.
Je nach Modell ermöglichen diese Funktionen einen besonders schnellen Steckschlüsselwechsel, eine sichere Arretierung oder eine komfortable Bedienung auch bei beengten Platzverhältnissen. Die robuste und feingängige Mechanik unterstützt effizientes Arbeiten und ist auf hohe Belastungen im professionellen Dauereinsatz ausgelegt.
- Gekröpfte Umschaltknarre: Die gekröpfte Kopfform, wie bei der 1993 U-20 G, schafft zusätzlichen Freiraum und erleichtert das Arbeiten an schwer zugänglichen Schraubstellen.
- Alu-Umschaltknarre: Die leichte Aluminiumkonstruktion der 3/8" 3093 ALU-10 und 1/2" 1993 ALU-10 eignet sich für Anwendungen, bei denen geringes Werkzeuggewicht und gute Handlichkeit gefragt sind.
- Gelenk-Umschaltknarren mit Metallschaltscheibe: Der Gelenkkopf der 3093 GU-3 und 1993 GU-3 ermöglicht eine flexible Arbeitsposition. Die Metallschaltscheibe unterstützt eine robuste und zuverlässige Umschaltung.
- Gelenk-Umschaltknarre: Die Kombination aus Gelenk, Umschalthebel und Druckknopfauslösung bietet beim Einsatz der 1993 GU-10XL hohe Flexibilität und einen schnellen Steckschlüsselwechsel – auch bei anspruchsvollen Arbeiten.
Die Spezialisten
Mit den GEDORE Exklusiv-Knarren bietet GEDORE spezielle Lösungen für Anwendungen, bei denen klassische Knarren nicht alle Anforderungen abdecken. Jede Bauart folgt einem eigenen Funktionsprinzip und ist auf ein bestimmtes Einsatzgebiet zugeschnitten.
- Freilaufknarre – schnell arbeiten ohne Umsetzen: Die Freilaufknarre ermöglicht das Weiterdrehen des Antriebs, ohne die Knarre nach jedem Hub vom Steckschlüsseleinsatz abheben und neu ansetzen zu müssen. Der Rücklauf erfolgt frei, während der Steckschlüsseleinsatz auf der Schraube bleibt. Das beschleunigt wiederholte Schraubbewegungen und ist besonders bei langen Gewinden, Montagearbeiten und beengten Platzverhältnissen praktisch.
- Handratsche – kompakt und direkt bedienbar: Die Handratsche ist eine kompakte Lösung für schnelle Schraubarbeiten mit kurzen Bewegungswegen. Durch ihre handliche Bauform eignet sie sich für Anwendungen, bei denen wenig Platz zur Verfügung steht und eine direkte Bedienung gefragt ist. Sie ist besonders praktisch für kleinere Montage-, Service- und Reparaturarbeiten.
- Quergriffknarre – hohe Kontrolle und kraftvolles Arbeiten: Die Quergriffknarre kombiniert die Funktion einer Knarre mit der Griffanordnung eines Quergriffs. Dadurch lässt sich das Werkzeug kontrolliert führen und bei Bedarf mit hoher Kraft betätigen. Sie eignet sich für Anwendungen, bei denen ein sicherer Griff, gute Druckverteilung und eine kraftvolle Schraubbewegung im Vordergrund stehen.
- Kunststoffknarre – leicht, isolierend und werkstückschonend: Die Kunststoffknarre ist auf Anwendungen ausgelegt, bei denen ein geringes Gewicht, eine isolierende Werkzeugoberfläche oder ein besonders werkstückschonender Kontakt gefragt sind. Ihre Konstruktion kann empfindliche Oberflächen besser schützen und bietet sich für spezielle Montage- und Serviceaufgaben an. Damit ergänzt sie das GEDORE Sortiment um eine leichte und materialgerechte Alternative für besondere Einsatzbedingungen.
Steckschlüssel- und Kraftschraubereinsätze
Steckschlüsseleinsätze und Schraubendrehereinsätze erweitern die Einsatzmöglichkeiten der Knarren entscheidend. GEDORE bietet Sechskant-Steckschlüsseleinsätze in metrischen und zölligen Maßen sowie Gelenk-Steckschlüsseleinsätze für schwer zugängliche Verbindungen. Gelenkeinsätze ermöglichen das Anziehen und Lösen unter Winkeln von bis zu 25 Grad, ohne die Knarre aus der Hand zu legen.
Das Schraubendrehereinsatz-Sortiment umfasst Einsätze für gängige Abtriebsprofile und ist auf die Verwendung mit Umschaltknarren und Antriebsvierkanten nach DIN 3120 abgestimmt. Kurze und lange Ausführungen sowie Einsätze mit unterschiedlichen Klingenbreiten erlauben eine präzise Anpassung an die jeweilige Schraubanwendung.
Weitere Steckschlüssel-Features
Schonen statt runddrehen
Das GEDORE UNIT Drive-Profil revolutioniert das Schrauben: Statt an den empfindlichen Ecken greift das gewellte Profil flächig an den Flanken des Schraubenkopfes an. Das bringt entscheidende Vorteile in der Werkstatt: Der Schraubenkopf wird optimal geschont und die Kraftübertragung steigt um bis zu 20 Prozent. Selbst bereits rundgedrehte oder beschädigte Schrauben lassen sich damit wieder sicher greifen und mühelos lösen. Ein gefährliches Abrutschen wird effektiv verhindert.
Verbindung zwischen Maschine und Steckschlüssel

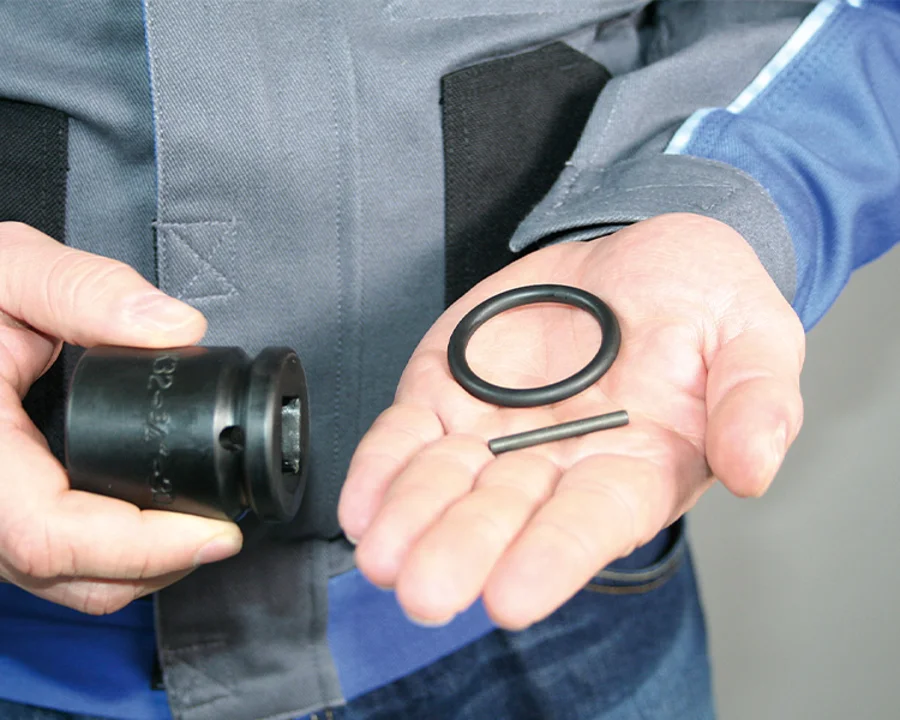

Die GEDORE IMPACT-FIX Sicherung setzt neue Maßstäbe bei maschinellen Schraubarbeiten. Das Besondere ist die integrierte, verliersichere Zweistiftsicherung mit Ring für Kraftschraubereinsätze. Sie verbindet das Werkzeug absolut zuverlässig mit der Maschine. Ein Herabfallen oder ungewolltes Lösen des Einsatzes ist selbst bei extremen Vibrationen ausgeschlossen. Das sorgt für maximalen Arbeitsschutz und Effizienz im Freileitungsbau, der Windenergie und Industrie.
Anziehende Verlängerung

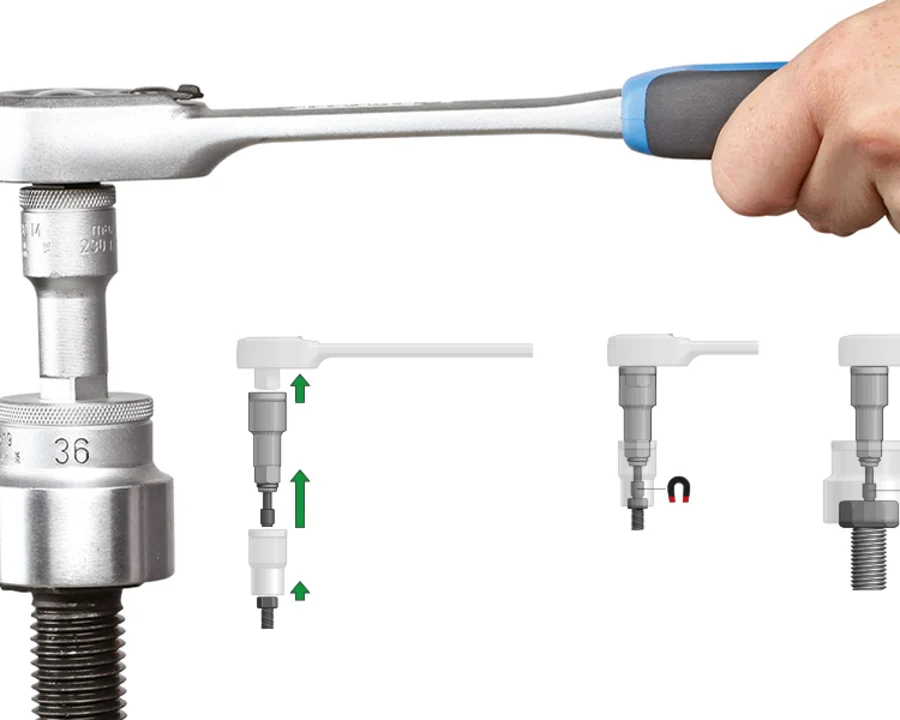

Die GEDORE 1990 M ist eine 1/2" Steckschlüsselverlängerung mit integriertem Haltemagneten. Sie vergrößert die Reichweite von Knarren für tiefliegende Schraubverbindungen.
Das Besondere ist die smarte Federmechanik: Ein Durchsteckstift überträgt die Magnetkraft direkt auf die Schraube oder Mutter in der Nuss. Das ermöglicht eine echte Einhandbedienung in extrem beengten Bauräumen, da Kleinteile absolut verliersicher gehalten werden. Aus hochwertigem Gedore-Vanadium-Stahl gefertigt, bietet sie Profi-Qualität für Industrie und Handwerk.
Antworten auf die häufigsten Fragen
Eine Umschaltknarre ermöglicht das Wechseln der Arbeitsrichtung per Hebel und wird in der klassischen Montage und Wartung eingesetzt. Eine Freilaufknarre hingegen rastet in beide Richtungen ein, läuft aber in einer Richtung frei durch, ohne umgeschaltet zu werden. GEDORE Freilaufknarren der Serie 31 K sind speziell für lange Hebelarme und hohe Anzugsdrehmomente entwickelt, wie sie im Stahlbau oder Anlagenbau vorkommen.
VDE-isolierte Knarren werden bei Arbeiten an oder in der Nähe von spannungsführenden Bauteilen eingesetzt, zum Beispiel in der Elektrotechnik, beim Schaltschrankbau oder in der Energieversorgung. Die Isolierung schützt den Anwender vor einem elektrischen Schlag. GEDORE VDE-Knarren wie die VDE 3093 U und VDE 1993 U sind nach EN 60900 und IEC 60900 bis 1.000 V isoliert und einzeln stückgeprüft.
Der Rückschwenkwinkel gibt an, wie weit die Knarre zurückgeschwenkt werden muss, bevor sie wieder in die Arbeitsrichtung einrastet. Je kleiner der Winkel, desto besser eignet sich die Knarre für beengte Einbausituationen, in denen nur wenig Platzbewegung möglich ist. GEDORE Knarren sind auf einen möglichst geringen Rückschwenkwinkel ausgelegt, was vor allem in Motorräumen oder engen Konstruktionen einen spürbaren Vorteil bringt.
Grundsätzlich sind Steckschlüsseleinsätze nach DIN 3120 und ISO 1174 normiert, sodass Einsätze unterschiedlicher Hersteller in der Regel kombinierbar sind. Für eine dauerhaft zuverlässige Verbindung und optimale Kraftübertragung empfiehlt sich jedoch die Verwendung aufeinander abgestimmter Produkte aus einem Sortiment, da Toleranzen, Kugelfangrille und Materialgüte variieren können.
Normale Steckschlüsseleinsätze übertragen die Kraft in gerader Verlängerung der Knarrenachse. Gelenkeinsätze verfügen über eine schwenkbare Verbindung zwischen Antrieb und Einsatz, sodass auch unter einem Winkel von bis zu 25 Grad angezogen werden kann. Das ist besonders hilfreich bei seitlich versetzten Schrauben, in Einbausituationen mit schräger Zugänglichkeit oder wenn keine gerade Werkzeugachse möglich ist.
