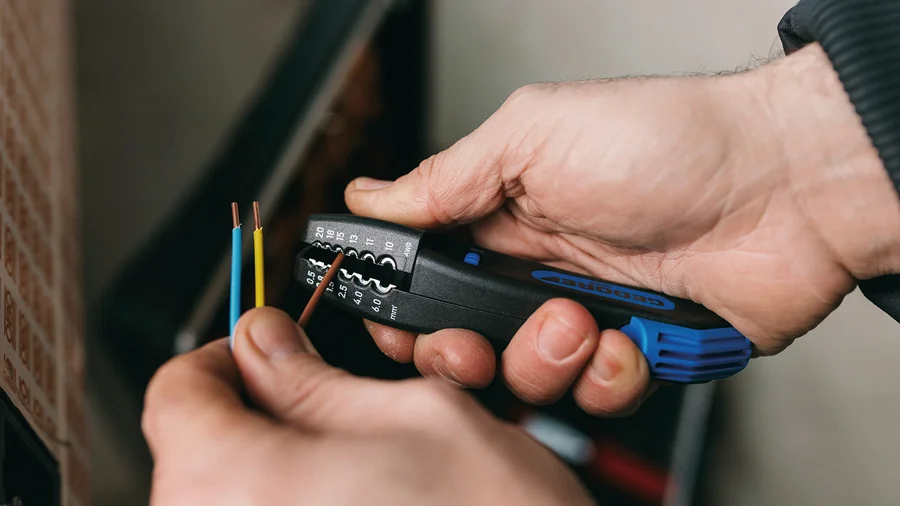

Abisolierwerkzeuge für unterschiedliche Kabelquerschnitte
Abisolierzangen unterscheiden sich vor allem darin, wie stark der Arbeitsablauf durch das Werkzeug vorgegeben wird. Klassische Modelle werden auf den jeweiligen Leiter eingestellt. Automatische Ausführungen passen sich innerhalb ihres vorgesehenen Arbeitsbereichs selbstständig an und eignen sich besonders bei häufig wechselnden Querschnitten.
Die 8098-160 JC Abisolierzange steht für das klassische Prinzip mit einstellbarer Öffnungsweite. Die 8097 Abisolierzange, automatisch, 0,2-6 mm², 200 mm übernimmt die Anpassung innerhalb ihres Arbeitsbereichs weitgehend selbst. Für wiederkehrende Abisolierarbeiten ergänzt die 8154 Abisolierzange StrippMax-Pistol Professional das Programm.
Kriterien bei der Auswahl:
- Leiterart und Kabelaufbau bestimmen das geeignete Abisolierprinzip.
- Der Querschnitt muss innerhalb des vorgesehenen Arbeitsbereichs liegen.
- Eine definierte Abisolierlänge erleichtert wiederholbare Anschlussarbeiten.
- Automatische Werkzeuge reduzieren Einstellvorgänge bei wechselnden Leitungen.
- Der Leiter sollte nach dem Abisolieren frei von Kerben, Quetschungen und beschädigten Litzen sein.
Kabel schneiden, abisolieren und vorbereiten
Vor einer Crimpverbindung steht eine kurze, aber entscheidende Arbeitsfolge.
Kabel auf Länge bringen
Der Schnitt sollte möglichst sauber und rechtwinklig erfolgen. Stark gequetschte oder ausgefranste Leiterenden erschweren die weiteren Arbeitsschritte.
Isolation passend entfernen
Die Abisolierlänge richtet sich nach dem vorgesehenen Kontakt. Zu wenig freigelegter Leiter kann zu einer unvollständigen Verbindung führen. Zu viel freigelegter Leiter kann außerhalb des Kontaktbereichs sichtbar bleiben.
Leiter kontrollieren
Bei feindrähtigen Leitern ist besonders auf angeschnittene oder fehlende Litzen zu achten. Auch bei massiven Leitern sollten Kerben vermieden werden.
Verbindung vorbereiten
Erst nach der Kontrolle wird der Leiter in Aderendhülse, Kabelschuh, Verbinder oder Kontakt eingeführt und für den Crimpvorgang positioniert.

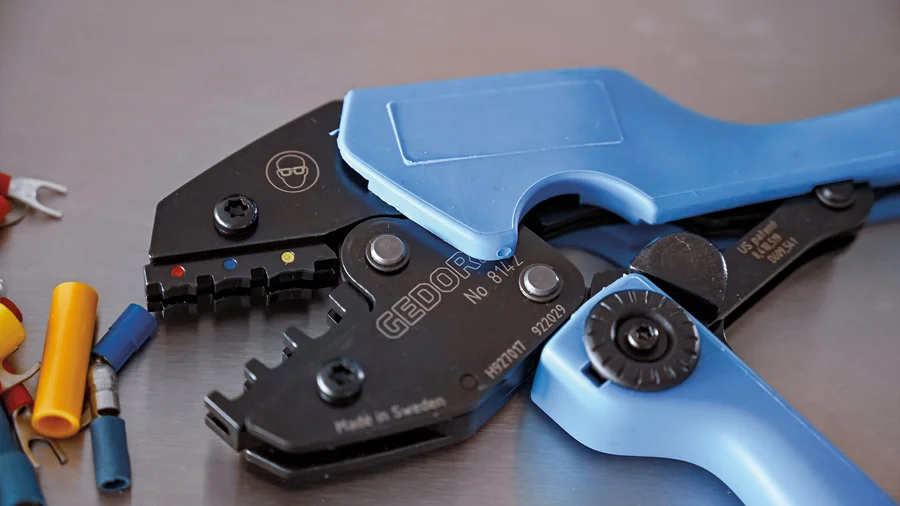

Kabelschuhe und Verbinder fachgerecht crimpen
Beim Crimpen wird die Verbindung durch eine definierte plastische Verformung hergestellt. Leiter und Kontakt werden so miteinander verpresst, dass eine mechanisch feste und elektrisch geeignete Verbindung entsteht. Voraussetzung ist ein Crimpprofil, das zum jeweiligen Kontakt passt.
Für Aderendhülsen stehen unterschiedliche Lösungen zur Verfügung. Die 8139-155 TC Aderendhülsenzange mit Spezialprisma arbeitet mit einer festen Werkzeuggeometrie. Die 8141 Präzisions-Crimp-Zange für Aderendhülsen ist auf wiederholbare Crimpvorgänge ausgelegt. Modulare Lösungen wie das Crimpeinsatz-Set 8151-3 ermöglichen den Wechsel des Crimpbereichs über passende Einsätze.
Wichtige Merkmale eines abgestimmten Crimpvorgangs:
- Leiterquerschnitt und Kontaktgröße passen zusammen.
- Das Crimpprofil entspricht der vorgesehenen Kontaktart.
- Die Kraft wird gleichmäßig übertragen.
- Der Kontakt sitzt nach dem Crimpen fest auf dem Leiter.
- Wiederkehrende Verbindungen lassen sich mit derselben Werkzeugkonfiguration reproduzierbar herstellen.

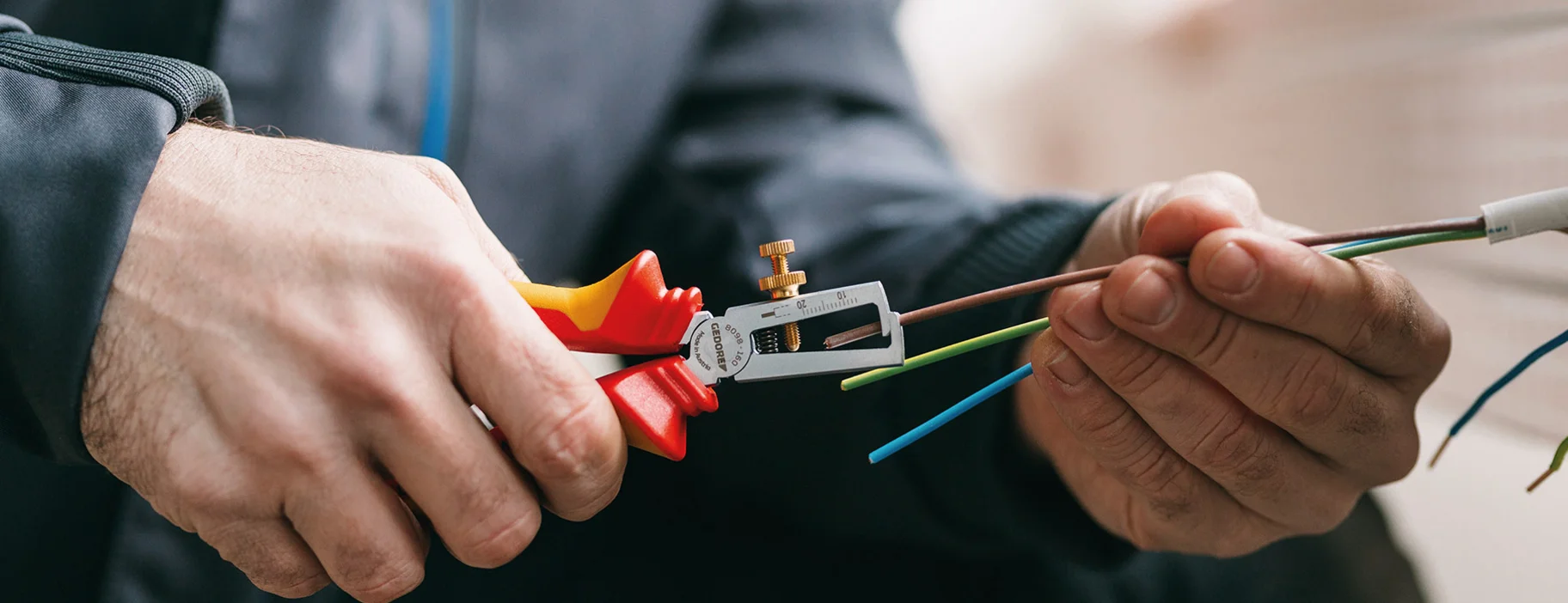

VDE-Ausführungen für elektrische Arbeiten
Für elektrische Anwendungen führt GEDORE auch VDE-Ausführungen, darunter die VDE 8098-160 VDE-Abisolierzange mit Tauchisolierung und die VDE 8098-160 H VDE-Abisolierzange mit Hüllenisolierung.
Die Isolierung verändert nicht die grundsätzliche Aufgabe der Zange. Sie ergänzt das Werkzeug um die für den vorgesehenen Einsatz erforderliche Schutzisolierung. Maßgeblich bleiben die jeweiligen Arbeitsvorschriften und Sicherheitsanforderungen.
Weitere Zangen-Features
Modular Crimpen

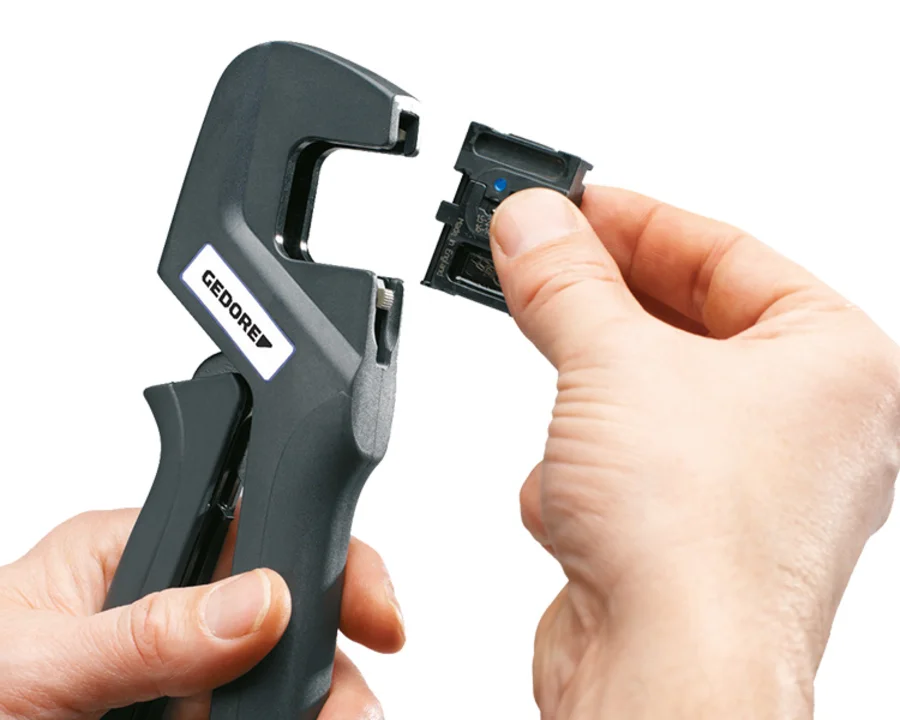

Die 8140 Crimp-Zange von GEDORE ist ein modulares Ratschen-Crimp-Werkzeug für die meisten Typen von mechanischen, elektrischen und elektronischen Verbindern. Das Besondere: Der Basisrahmen No. 8140 ist mit den passenden Einsätzen aus dem GEDORE Programm kombinierbar, so dass ein Werkzeug vielseitig und wirtschaftlich eingesetzt werden kann. Die leicht zugängliche Auslösefunktion erlaubt das schnelle Wechseln der Modul-Einsätze ohne zusätzliches Werkzeug. Durch Drücken der Crimp-Einsatz-Verriegelung lässt sich der Einsatz leicht herausnehmen, der neue Einsatz wird bei heruntergedrückter Verriegelung eingesetzt. So sind diverse Crimp-Prozesse, einschließlich schwerer Steckverbinder, Koaxialverbinder, Lichtschwellenleiter und Westernstecker ausführbar.
Antworten auf die häufigsten Fragen
Die Isolation ist vollständig auf der erforderlichen Länge entfernt. Der Leiter weist keine Kerben auf und bei feindrähtigen Leitungen sind keine Litzen angeschnitten oder abgetrennt.
Kontakte besitzen unterschiedliche Geometrien und Anforderungen an die Verformung. Das Crimpprofil legt fest, wie Kontakt und Leiter beim Pressvorgang zusammengeführt werden.
Modulare Einsätze eignen sich besonders, wenn mit einer Grundzange verschiedene Kontaktarten verarbeitet werden sollen.
Eine VDE-Ausführung ergänzt die Zange um eine für den vorgesehenen elektrischen Einsatz ausgelegte Isolierung. Die zulässige Arbeitsweise richtet sich zusätzlich nach den geltenden Sicherheitsvorgaben.
Einstellbare Abisolierzangen werden auf den jeweiligen Leiter abgestimmt. Automatische Ausführungen passen sich innerhalb ihres definierten Arbeitsbereichs selbst an.
