GEDORE Hydraulikschrauber und Aggregate
Kontrollierte Vorspannkraft bei industriellen Schraubverbindungen
Großverschraubungen ab der Dimension M24 bestimmen maßgeblich die strukturelle Integrität und Dichtigkeit von industriellen Anlagen. Ungenauigkeiten beim Drehmoment an Rohrleitungsflanschen oder Turmsegmenten können im laufenden Betrieb zu Ausfällen führen. Die hydraulischen Systeme von GEDORE sichern eine gleichmäßige Lastverteilung durch exakte Einhaltung der vorgegebenen Parameter.
Optimierung der betrieblichen Verschraubungsqualität
Der Einsatz von abgestimmten Hydraulikkomponenten erhöht die Arbeitssicherheit und sichert die Einhaltung internationaler Standards für Schraubverbindungen. Die robuste Konstruktion der Werkzeuge gewährleistet lange Standzeiten und minimiert den Wartungsaufwand im Betrieb. Die hydraulischen Schraubsysteme unterstützen die Qualitätssicherung in verschiedenen Schlüsselbranchen:
Windenergie & Infrastruktur: Fachgerechte Montage von Turmflanschen und Rotorblattverschraubungen.
Chemie & Petrochemie: Sichere Abdichtung von Rohrleitungssystemen, Reaktoren und Druckbehältern.
Schwerindustrie & Großmaschinenbau: Zuverlässige Verbindungen im Bereich von Walzwerksanlagen, Minenfahrzeugen und Schiffsmotoren.

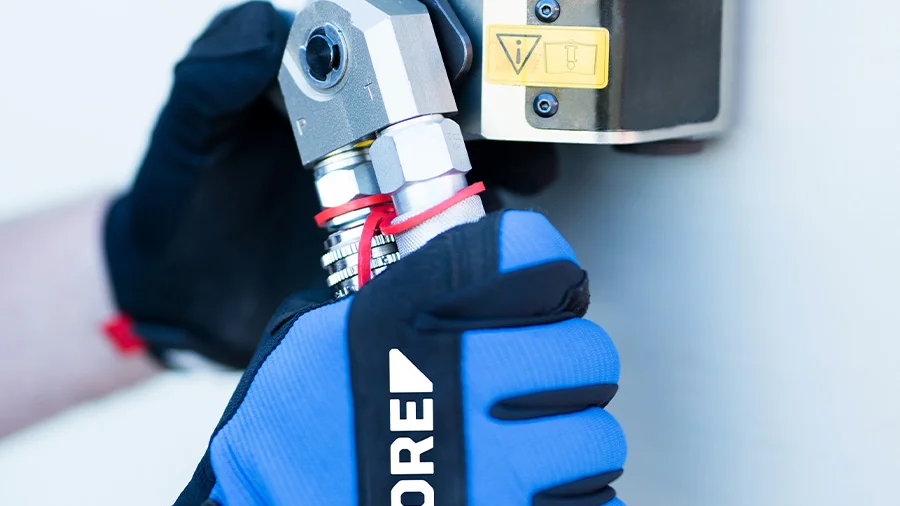

LDH: Vierkant-Hydraulikschrauber bis 27.000 Nm
Der LDH kommt zum Einsatz, wenn wenig Platz vorhanden, aber ein hohes Drehmoment erforderlich ist. Um dem Anwender die Schraubarbeit erheblich zu erleichtern, ist die Baureihe der Hydraulikschrauber aus extrem leichtem Hochleistungsaluminium und die Bauform gleichzeitig so komprimiert wie möglich gefertigt. Diese Baureihe ist mit einem robusten Außen-Vierkantantrieb ausgestattet und für den universellen Einsatz konzipiert. Der Aufbau ermöglicht die Nutzung von Standard-Kraftnüssen. Das System eignet sich für alle Schraubpunkte, die eine ausreichende vertikale Zugänglichkeit aufweisen.
Leistungsspektrum: Bereitstellung von Drehmomenten bis zu 27.000 Nm.
Anwendungsvorteil: Hohe Flexibilität im Maschinen- und Anlagenbau durch schnellen Wechsel der Steckschlüsseleinsätze.
LDK: Flacher Kassettenschrauber bis 24.000 Nm

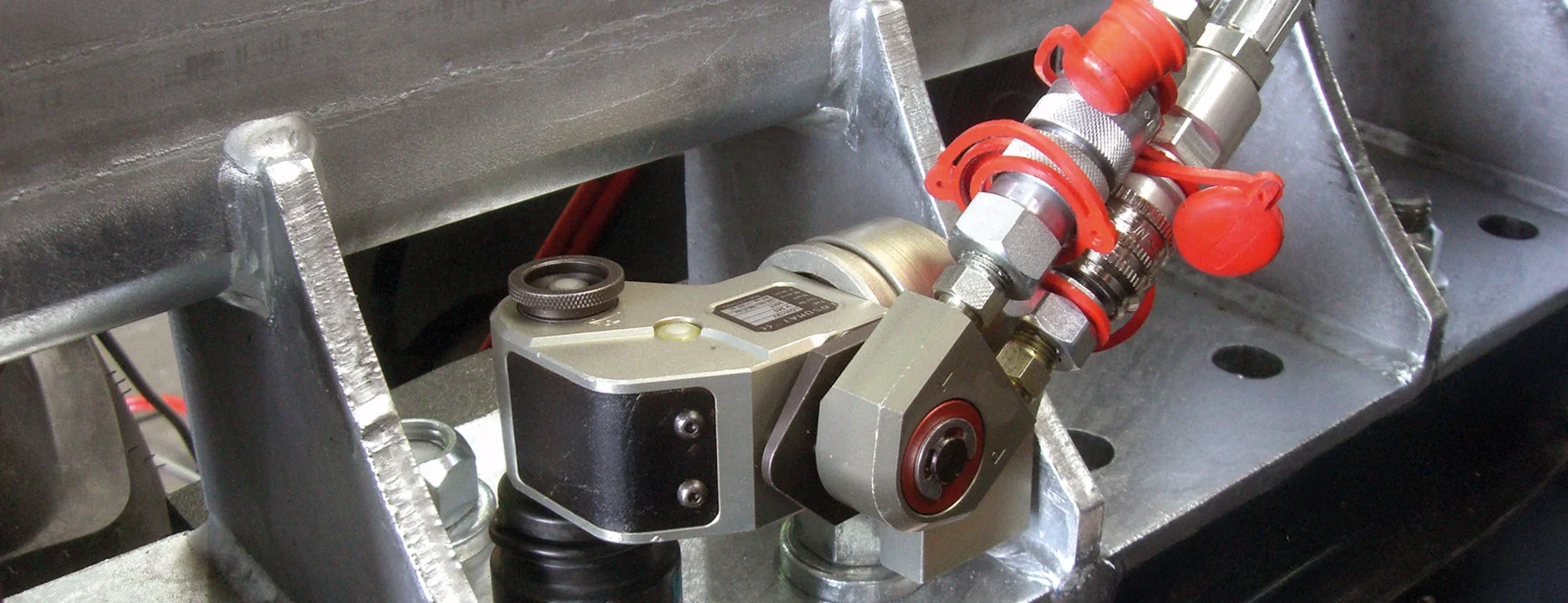

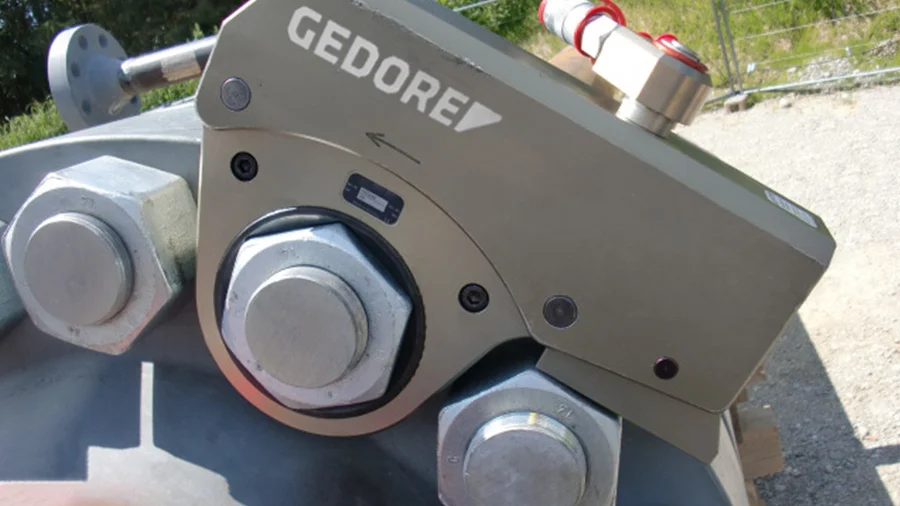

Bei minimalem axialen oder radialen Freiraum sowie bei weit überstehenden Gewindebolzen kommen flache Kassettenschrauber zum Einsatz. Das Werkzeug umschließt die Mutter direkt über eine Sechskant-Wechselkassette. Dadurch reduziert sich die Gesamthöhe des Aufbaus erheblich. Die kleine Gehäuse-Abmessung wird mit extrem hohem Drehmoment gepaart. Mit den wechselbaren Seckskant-Adaptern werden die LDK Kassettenschrauber zudem wirtschaftlich unterhalten und erlauben die Anpassung an verschiedene Schraubfälle.
Konstruktion: Extrem flache und schlanke Bauform für optimierten Zugang.
Anwendungsvorteil: Reibungsloser Einsatz an engen Rohrleitungsflanschen und im Windkraftanlagenbau.
LHU: Energieversorgung und Prozesssteuerung

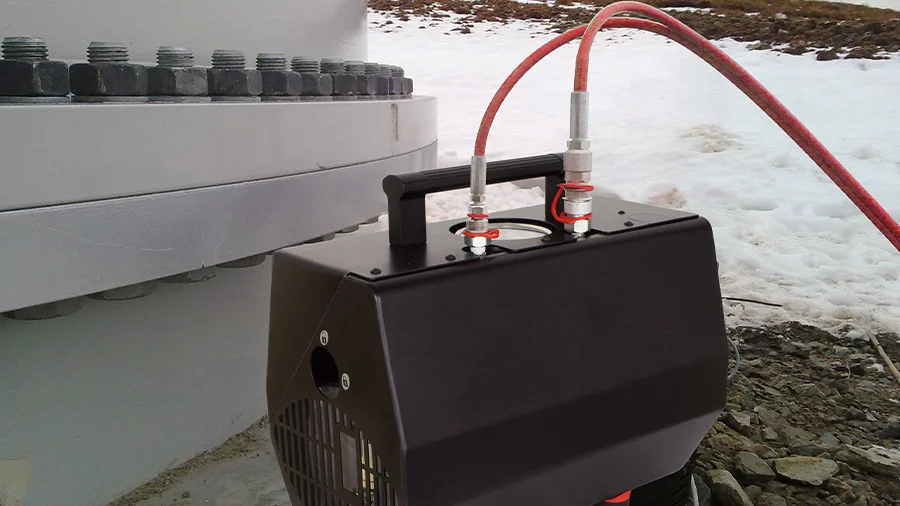

Der Betrieb der hydraulischen Schraubwerkzeuge erfolgt über die externe Aggregate der Serie LHU, die einen konstanten Arbeitsdruck von bis zu 800 bar bereitstellen. Die integrierte Mehrstufentechnik optimiert die Prozessgeschwindigkeit: Im lastfreien Zustand sorgt ein hoher Ölfluss für schnelles Vorfahren, während bei Erreichen des Drehmoments die präzise Kraftübertragungsstufe greift.
Thermische Stabilität: Eine durchdachte Kühlluftführung und Unteröl-Antriebsmotoren halten die Öltemperatur auch im kontinuierlichen Schichtbetrieb im optimalen Bereich.
Prozesssicherheit durch Automatisierung (LHU-A): Die sensorgesteuerte Automatikvariante stoppt den Schraubvorgang nach Erreichen des vordefinierten Zieldrehmoments selbstständig. Dies sichert die Reproduzierbarkeit der Ergebnisse und unterstützt die lückenlose Dokumentation.
Weitere Hydraulik-Features

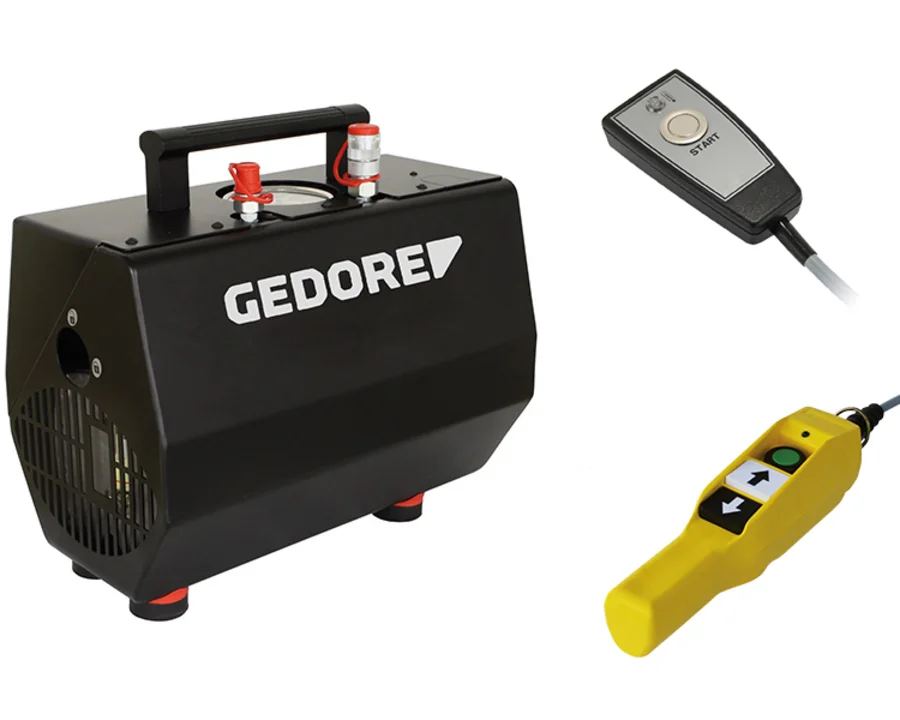

2 Steuerungen für das LHU Aggregat
Der Bediener steuert den gesamten Schraubprozess über das Hydraulikaggregat. Die Sensorik ist nicht im Hydraulikschrauber, sondern komplett im LHU untergebracht. Damit ist es mit Hydraulikschraubern mit Zweischlauchsystem aller gängigen Marken, auch im Automatikmodus, kompatibel.
- Manuelle Steuerung M: Die klassische, halbautomatische Steuerung ermöglicht dem Anwender, jeden Hub des Hydraulikschraubers manuell auszulösen. Der Rückhub erfolgt automatisch.
- Automatiksteuerung A: Mit der Automatiksteuerung wird der Schraubvorgang durch Tastendruck gestartet, automatisch ausgeführt und beendet.
Die wichtigsten Fakten auf einen Blick
Industriestandard+
Drehmomente bis 27.000 Nm für Hochmomentverschraubungen
Made in Germany
Hochmomentschraubtechnik entwickelt und gefertigt in Süddeutschland
Fertigungsqualität
Beste Komponenten für Hard- und Software
Service-Highlights
Produktschulungen, Reparatur und technische Beratung
Antworten auf die häufigsten Fragen
Für den harten Einsatz in der Industrie verfügen die LHU-Aggregate über eine patentierte Kühlluftführung und modernste Antriebsmotoren mit Unteröltechnik. Diese Konstruktion sorgt selbst bei stundenlangen Verschraubungen unter maximalem Druck (bis zu 800 bar) für eine optimale Kühlung des Hydrauliköls.
Der Hauptunterschied liegt in der Bauform und der Werkzeugaufnahme. Ein klassischer Hydraulikschrauber (z. B. GEDORE LDH) besitzt einen Vierkantantrieb und benötigt eine zusätzliche Kraftnuss (Steckschlüssel). Ein Kassettenschrauber (z. B. GEDORE LDK) ist extrem flach gebaut; hier umschließt das Werkzeug über eine Sechskant-Wechselkassette die Mutter direkt. Letzterer eignet sich perfekt für engste Platzverhältnisse und überstehende Gewindebolzen.
Die hydraulischen Werkzeuge von GEDORE Torque Solutions decken ein massives Leistungsspektrum ab. Die universellen Vierkant-Hydraulikschrauber der LDH-Serie liefern bis zu 27.000 Nm, während die flachen Kassettenschrauber der LDK-Serie bis zu 24.000 Nm erreichen.
Ja. Sowohl die Hydraulikschrauber als auch die Kassettenschrauber von GEDORE verfügen über standardisierte Hydraulik-Einhand-Kupplungen und sind mit beliebigen Fremdaggregaten kompatibel, sofern diese für den entsprechenden Arbeitsdruck ausgelegt sind. Die besten und sichersten Arbeitsergebnisse erzielen Sie jedoch im System mit den perfekt abgestimmten GEDORE LHU Hydraulikaggregaten.
Die automatischen Aggregate (LHU-A Serie) ermöglichen ein hocheffizientes Arbeiten per Einknopfdruck. Das Aggregat misst den Druckverlauf während des Schraubvorgangs über eine integrierte Steuerung. Es erkennt selbstständig, wann das Ziel-Drehmoment erreicht ist, stoppt den Vorgang vollautomatisch und schaltet in den Rückhub. Das spart Zeit und verhindert Fehlbedienungen.
