GEDORE Elektro-Schieberdrehmaschinen
Materialschonende Betätigung von Großarmaturen im Netzbetrieb
Die Elektro-Schieberdrehmaschinen von GEDORE sind für den regelmäßigen Einsatz bei Wartungs-, Revisions- und Inbetriebnahme-Arbeiten ausgelegt. Die Konstruktion basiert auf klaren funktionalen Kriterien:
Konstante Stromversorgung: Durch den direkten Anschluss an das 230-V-Wechselstromnetz steht das gewählte Drehmoment ununterbrochen zur Verfügung. Dies ermöglicht lange Arbeitszyklen an Großarmaturen bis zur Baugröße DN 1.000 ohne Leistungsabfall.
Elektronisch geregeltes Planetengetriebe:GEDORE verzichtet bei diesen Modellen auf mechanische Rutschkupplungen. Die Drehmomentbegrenzung und -abschaltung erfolgt rein elektronisch über das spielfreie Planetengetriebe. Dies reduziert den mechanischen Verschleiß und sichert eine gleichbleibende Abschaltgenauigkeit über lange Zeiträume.
Integrierter Spindelschutz: Ein elektronischer Sanftanlauf sorgt für einen gleichmäßigen Kraftaufbau beim Anfahren. Sobald die Armatur den voreingestellten Endanschlag erreicht oder das System einen Widerstand registriert, schaltet der Motor automatisch ab, um Schäden an der Spindel zu vermeiden.
Anwendungsgebiete
Wasserwerke und Kläranlagen: Regelmäßige Wartungs- und Kontrollzyklen an Schieberbaugruppen und Zuflüssen mit lokaler Stromversorgung.
Rohrleitungs- und Anlagenbau: Erstinbetriebnahme, Funktionsprüfungen und Abnahmen von neu installierten Armaturen.
Industrie- und Kraftwerksanlagen: Revisionsarbeiten an Kühlwasser- und Prozesskreisläufen im Rahmen geplanter Betriebsstillstände.
Unbegrenzte Laufzeit im Netzbetrieb
Da kein Akku-Management und keine Ladezeiten notwendig sind, eignet sich die Elektro-Variante für umfangreiche, planmäßige Wartungsprogramme. Die Maschinen können an haushaltsüblichen Steckdosen oder im Außeneinsatz über entsprechend dimensionierte Stromerzeuger betrieben werden.
Ergonomie und Arbeitssicherheit
Die motorisierte Betätigung entlastet das Bedienpersonal bei körperlich schweren Arbeiten. Das Motorgehäuse ist um 360° drehbar, sodass die Maschine flexibel an die Gegebenheiten vor Ort, z. B. in engen Schächten, angepasst werden kann. Zum Lieferumfang gehören passende Drehmomentstützen. Diese leiten die auftretenden Reaktionskräfte mechanisch in den Untergrund oder an das Schieberkreuz ab, sodass der Bediener das Gerät lediglich stabilisieren muss.
Varianten der Elektro-Schiebermaschine

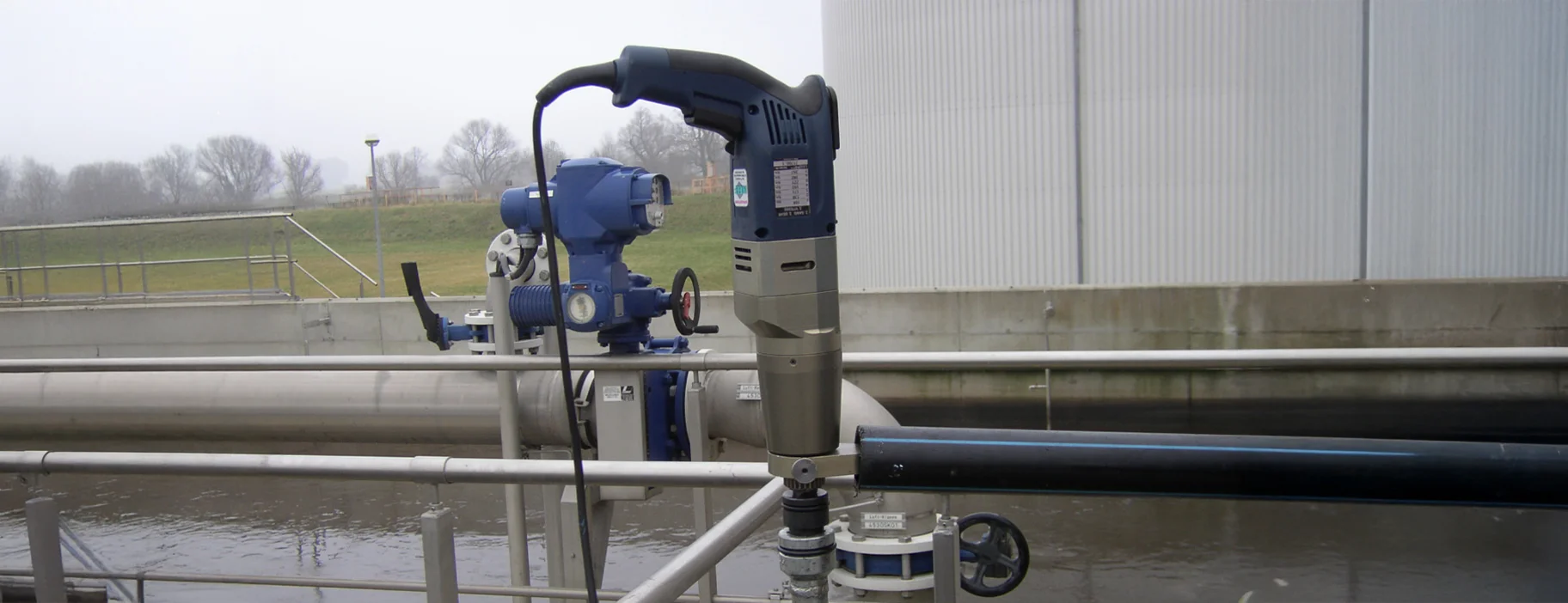

LDE-S: Die gerade Ausführung
Die gerade LDE-S wird standardmäßig gewählt, wenn Schieber direkt von oben über ein langes Teleskopgestänge betätigt werden und um die Schachtöffnung herum ausreichend Bewegungsfreiheit für den Bediener vorhanden ist.
- Bauweise: Antriebsmotor, Getriebe und Abtriebsvierkant auf einer geraden Längsachse.
- Drehmomentbereich: LDE-075S oder LDE-09S von 90 Nm bis 900 Nm.
- Drehmoment: Präzise, elektronisch geregelte Abschaltung mit einer Abweichung von besser als +/- 3 %.
- Spannungsversorgung: Klassischer Netzbetrieb über 230 V Wechselstrom.
- Gehäuseschutz: Robustes, baustellentaugliches Gehäuse mit Spritzwasserschutz für den Einsatz in feuchten Schachtumgebungen.

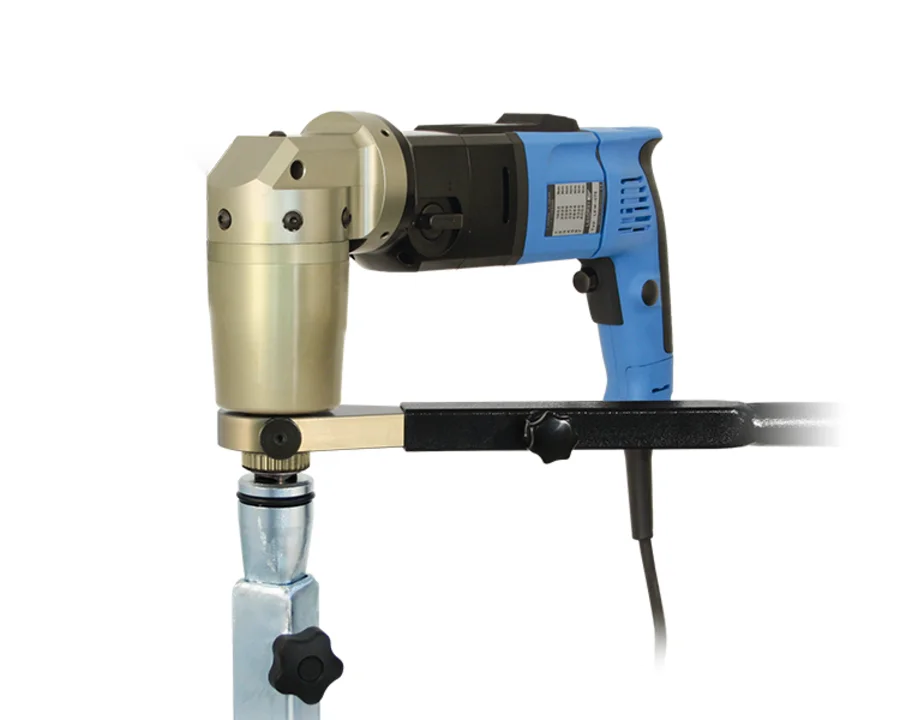

LEW-S: Die gewinkelte Ausführung
Die abgewinkelte LEW-S ist die Lösung für schwer zugängliche Stellen. Müssen Schieber in engen Schachtbauwerken, direkt an Wänden oder unter Rohrleitungen bedient werden, spart die Winkelbauweise wertvolle Bauhöhe und ermöglicht ein sichereres Greifen des Werkzeugs.
- Bauweise: 90°-Winkelkopf-Konstruktion.
- Drehmomentbereich: 90 Nm bis zu 900 Nm maximalem Losbrechmoment.
- Ergonomischer Hebelarm: Erleichtertes Abfangen der Hebelkräfte.
- Steuerungselektronik: Mikroprozessorgesteuerte Abschaltelektronik, Sanftanlauf und Entlastung des Reaktionsarms nach dem Stopp.
Die wichtigsten Fakten auf einen Blick
Industriestandard+
Komponenten und Rohstoffe für maximale Anforderungen
Made in Germany
Entwicklung und Fertigung in Süddeutschland
Sicherheit+
Ruck- und unfallfreies Arbeiten auch bei schwergängigen Schiebern
Service-Highlights
Produktschulungen, Reparatur und technischer Außendienst
Antworten auf die häufigsten Fragen
Die Standard-Elektromodelle sind für den Anschluss an das normale 230-V-Wechselstromnetz ausgelegt. Sie können somit an jeder haushaltsüblichen Steckdose in Werkstätten, Kläranlagen oder über ein entsprechend dimensioniertes Verlängerungskabel im Nahbereich von Gebäuden betrieben werden.
Der Schutz der Armatur hat oberste Priorität. Die Maschine verfügt über einen elektronischen Sanftanlauf, der einen ruckartigen Kraftaufbau verhindert. Zudem stoppt die hochpräzise Abschaltautomatik den Motor sofort, sobald der Schieber den Endanschlag erreicht oder auf ein blockierendes Hindernis im Rohr stößt. Ein Festfahren oder Abreißen der Spindel wird so wirksam verhindert.
Dank der konstanten Stromversorgung und den enormen Kraftreserven der Hochleistungsgetriebe können mit den elektrischen Schieberdrehmaschinen Großarmaturen bis zu einer Baugröße von DN 1.000 sicher und ohne Leistungsverlust betätigt werden.
Mechanische Rutschkupplungen verschleißen durch Reibung und Hitze bei jedem Auslösen. Das führt dazu, dass das Abschalt-Drehmoment mit der Zeit ungenau wird und die Kupplung teuer gewartet oder getauscht werden muss. GEDORE setzt stattdessen auf eine rein elektronische Drehmomentabschaltung in Kombination mit einem spielfreien Planetengetriebe. Das arbeitet komplett verschleißfrei, dauerhaft präzise und spart langfristig erhebliche Wartungskosten.
